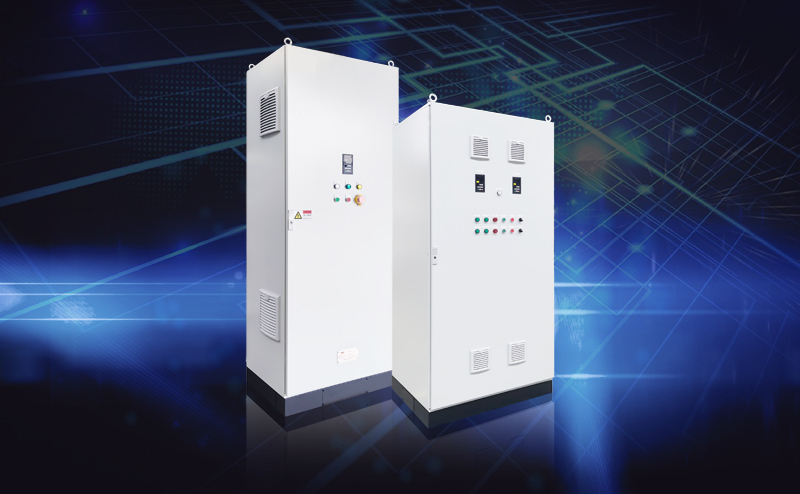

产品编号：WNFC 工业通用型变频控制柜 变频控制柜是一款集成了变频器、传感器及优质低压电器等的智能化电气控制设备 。它通过精确调节电机的电源频率，实现无级调速，从而满足风机、水泵、压缩机等各类设备的工艺要求 。本产品具备显著的节能效果，能有效降低设备运行成本 。其核心价值在于为用户提供一站式驱动解决方案，出厂前已完成严格测试，用户接入电源和电机即可使用，避免了现场复杂的二次配线。 产品说明PPRODUCT DESCRIPTION 变频柜是应用变频器拖动动力装置的控制柜，主要用于调节电机转速，实现设备节能与自动化控制，核心功能包括电机运行控制及变频调速供电，减少设备直接启动时产生的大电流对电机的损害。 变频柜通常由柜体、变频器、制动电阻、断路器、隔离开关、电缆、二次端子及连线等组成。拥有多重保护机制，如过载、短路、过压、欠压保护等，这些功能能够自动检测并应对电机运行中的异常情况，防止设备损坏，确保设备稳定运行。 柜体通常有 JS、JP、GGD 等多种柜型可选，柜体材料多采用冷扎钢板、镀锌钢板等，以确保其强度和耐腐蚀性。另可根据客户需求多种材质可选。 标准柜型功能包含本地启停，运行及故障指示。另可根据客户需求定制多种功能，满足客户现场需求。 产品优势 节能显著：相比传统工频运行，针对变负载设备（如风机、水泵）可实现 25% - 60% 的节电效果。 延长寿命： 从 0Hz 软启动，消除机械冲击和电流冲击，显著延长电机和设备使用寿命。 标准化与定制结合： 既有符合 IEC 标准的通用产品，也支持从电气图纸、柜体颜色到控制逻辑的深度非标定制服务 产品分类Product Selection 分类特点描述一体式/标准柜集成所有电气元件，用户只需接入电源和电机即可使用，避免了现场二次配线，常用于 OEM 设备配套和快速改造项目。风机专用控制柜通常采用平方递减转矩 V/F 控制模式，针对风机负载特性优化节能效果，应用于矿井通风、锅炉鼓风等。多段速控制柜支持多段频率运行（如 8 段或 15 段固定频率），适用于传送带、搅拌机、挤出机等需要按工艺步骤变速的设备。恒压（闭环）控制柜内置 PID 调节器，接收压力或流量传感器信号，动态调整水泵转速，广泛用于城乡供水、消防、中央空调系统。 技术说明Technical Description 本产品采用先进的控制技术与可靠的工艺设计，确保在复杂工业环境下稳定运行。 控制方式多样：支持 V/F 控制、无速度传感器矢量控制（SVC）及有速度传感器矢量控制（VC），满足不同负载特性（恒转矩、变转矩）的精度要求 。 闭环精密调节：内置 PID 调节器，可接收压力、流量、温度等模拟量信号（4-20mA, 0-10V），构成高精度闭环控制系统，实现恒压、恒温、恒流等工艺目标 。 智能化与通讯：集成 RS485 通讯接口，支持标准的 Modbus RTU 协议，并可选配 PROFIBUS-DP、PROFINET、EtherNet/IP 等工业总线模块，轻松接入上层控制系统，实现远程监控与自动化管理 。 多重保护机制：具备完善的电子保护功能，包括过载（通常具备 150% 60 秒或 180% 2 秒的过载能力）、过电压、欠电压、短路、接地故障、电机过热及缺相保护等，全方位保障设备安全 。 高可靠性设计：关键部件采用品牌元器件，柜体结构坚固（如采用威图框架），并针对恶劣环境提供电路板加厚涂层处理，具备防尘、防潮、抗震动能力 。 产品规格Product Specification 编号WNFC额定电压三相 AC 380V （其它电压等级可定制） 输入频率50Hz / 60Hz ± 5% 适配功率0.37kW ~ 800kW （具体视型号而定） 输出频率0 ~ 600Hz 可调 （具体视型号而定） 控制方式空间矢量 V/F 控制 / 开环矢量控制 / 闭环矢量控制 模拟量输入2 路 （可选配 4-20mA 或 0-10V） 模拟量输出2 路 （用于频率/电流信号反馈） 数字量输入5-6 路 多功能可编程 继电器输出1-2 路 可编程故障或状态输出 通讯协议标准 Modbus RTU （可选 PROFIBUS、PROFINET、Ethernet 等） 过载能力150% 额定电流 60 秒 / 180% 额定电流 2 秒 防护等级IP20 / IP42 / IP54 （根据使用环境选择） 冷却方式强制风冷 / 封闭自冷 （根据功率段决定） 环境温度-10℃ ~ +40℃ （高于 40℃需降额使用） 海拔高度低于 1000 米 （高于 1000 米需降额使用） 应用标准符合 IEC439、GB7251、JB/T9661 等标准 应用领域APPLICATIONS 变频控制柜广泛应用于需要电机调速与节能改造的场合 ： 市政与水务：城乡供水、恒压供水、污水处理、农田灌溉、暖通空调循环水系统 。 工业领域：冶金、化工、石油、建材、造纸、制药等行业的风机、泵类、压缩机、输送带、挤出机、搅拌机等设备 。 楼宇与商业：楼宇集中空调、供热锅炉、洗浴中心等 。 选型指南SELECTION GUIDE 在选择变频控制柜时，除了基本的功率和电压，建议您关注以下维度： 一.负载特性： 风机水泵类（变转矩）：选平方 V/F 控制或节能模式即可。 传送带、挤出机类（恒转矩）：需选用无速度传感器矢量控制，以确保低速时的大扭矩输出。 提升机、卷绕机类（高精度）：需选用闭环矢量控制（带编码器反馈），实现高动态响应和精准转矩控制。 二.通讯与集成： 标准配置通常为 Modbus RTU 通讯。 如需接入高端 DCS 系统或工厂局域网，可定制 PROFIBUS-DP、PROFINET、EtherNet/IP 等工业以太网模块。 三.附加元器件： 根据电网情况和电机距离，可选配输入/输出电抗器、直流电抗器、EMC 滤波器来抑制谐波和延长传输距离。 对于需要快速制动的场合（如离心机），需加装制动单元和制动电阻 我公司提供全面的定制化服务，可根据用户的电机功率、控制要求（如星三角切换）、柜体尺寸、颜色、防护等级以及特殊的工艺控制逻辑进行非标设计与生产，提供从图纸设计、元件选型到现场调试的交钥匙服务 。 变频控制柜变频柜
